【组 成】由烷基硅酸酯、锌粉、防腐防锈颜料、助剂、醇类溶剂等组成

【主要特性】★锌粉具有阴极保护作用，防锈性能优异

★干性快，只需很短的时间就能搬运、堆放和涂装后道油漆

★具有良好的耐热性，漆膜可经受 400℃的高温

★具有优异的附着力、耐磨性和耐冲击性能

【用 途】适用于海上平台、码头钢桩、矿井、桥梁、大型钢铁结构作高性能重防腐漆之用

【颜色外观】灰色无光

【基本参数】配 比 A:B( 包装重量进行混合 ) 干膜厚度 50 ～ 70μm

理论涂布量 3 ～ 5m2/kg 适 用 期 2 ～ 4h

干燥时间 （25℃）

表 干 ≤ 1h 实 干 ≤ 24h

【表面处理】钢材喷砂至 Sa2.5 级，表面粗糙度 30 ～ 70μm；

【底材温度】须高于露点以上 3℃

【建议涂装道数】一道

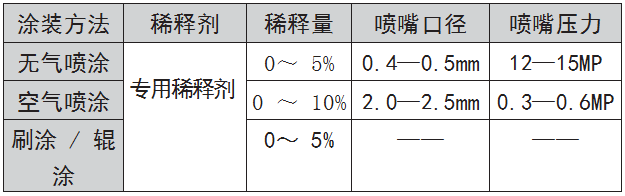

【复涂间隔时间】复涂前以布蘸专用稀释剂擦拭前一道漆膜表面，以确定是否完全固化，如不溶解， 布上无色表示已完全固化，可以进行下道漆的涂装。最长涂装间隔无限制，但在复涂前必须清除锌盐

【安全措施】避免长期吸入溶剂蒸汽或漆雾，皮肤、眼睛不得接触本品，在狭窄或空气不流通处施工，必须提供强力通风，施工时应配戴防护用具。

【包 装】以实际生产为准

【储存期限】12 个月；超过此期限，如经检验合格，仍可使用

【注意事项】★施工期间应以搅拌机不断搅拌，以防防锈颜料沉淀

                   ★气温 30℃以上施工时，为防止干喷应加入 0 ～ 10% 的专用稀释剂

                   ★为防止针孔腐蚀，必须使用环氧云铁中间漆对应底漆进行封闭

                   ★涂装下道油漆之前，前一道的漆膜必须完全固化，否则将会影响层间附着力

                   ★底漆的最长涂装间隔时间不受限制，但在涂装下道油漆之前，必须彻底清除表面形成的锌盐，否则会影响漆膜的层间附着力和保护效果

【声  明】以上有关数据是在实验室取得，可作为施工参考，实际使用效果可能因施工方法、表面光滑度及施工环境不同而有差别。本公司只保证油漆本身的质量，其他方面的问题恕不负责。对本说明书，本公司将根据产品的不断改进有权进行修改，恕不另行通知。
