【组 成】由锌粉、环氧树脂、助剂、固化剂、溶剂等调制而成的双组份油漆

【主要特性】★锌粉具有阴极保护作用，防锈性能优异。

★干性快，只需很短的时间就能搬运，堆放和涂装后道油漆

★具有良好的耐热性，焊接切割时烧损面积小

★具有优异的附着力和耐冲击性能

★具有良好的耐油性、耐水性和耐溶剂性能

★漆膜厚度在规定范围内，不影响焊接性能

★能与大多数油漆体系配套

【用 途】使用于化工厂、造船厂、重型机械厂等钢结构作底漆之用

【颜色外观】灰色

【基本参数】配 比 A:B( 包装重量进行混合 )

干膜厚度 ≥ 30μm

理论涂布量 5 ～

7m2/kg 闪 点 ≥

25℃

熟化时间 30min

适 用 期 8h

干燥时间   （25℃） 表 干 ≤ 1h 实 干 ≤ 24h 完全固化 7d

【表面处理】★钢材喷砂至 Sa2.5 级，表面粗糙度 30 ～ 70μm

★手工除锈至 St3 级

★清除被涂物表面的所有污物

【底材温度】须高于露点以上 3℃；底材温度低于 5℃时，使用专用固化剂

【建议后道用漆】与氯化橡胶、环氧、环氧沥青、沥青系、环氧酯等体系的涂料配套使用

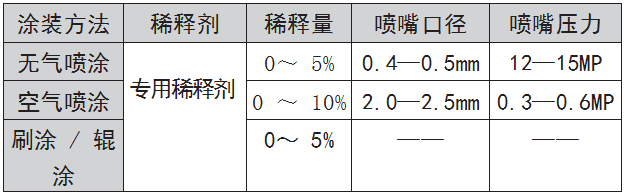

【涂装方法】

【安全措施】避免长期吸入溶剂蒸汽或漆雾，皮肤、眼睛不得接触本品，在狭窄或空气不流通处施工，必须提供强力通风，施工时应配戴防护用具。

【包 装】以实际生产为准

【储存期限】12 个月；超过此期限，如经检验合格，仍可使用

【注意事项】★富锌底漆表面能形成锌盐（又称白锈），在涂装后道漆之前不应长时间暴露。如需较长的涂装间隔时间，建议尽快涂装环氧云铁（中层）防锈漆作为封闭层，以减少二次除锈的工作量。

★在清净的室内环境中放置几个月，在清净的室外环境放置 14 天漆膜表面不会形成锌盐。但在工业和海洋环境中则会很快产生锌盐，涂装后道油漆的间隔时间应尽可能缩短。

★在有锌盐的表面，应采用清扫级喷砂或机械除锈法进行二次除锈处理，并除去所有的杂物。

★在高温季节施工时，易发生干喷。为防止干喷现象的发生，须以稀释剂稀释至不干喷为止。

【声  明】以上有关数据是在实验室取得，可作为施工参考，实际使用效果可能因施工方法、表面光滑度及施工环境不同而有差异。本公司只保证油漆本身的质量，其他方面的问题恕不负责。对本说明书，本公司将根据产品的不断改进有权进行修改，恕不另行通知。

环氧富锌底漆是工业防腐中常用的防腐涂料，适用于大气环境下钢结构防护，在工业防腐、化工大气、海洋环境等防腐保护涂装中广泛应用。环氧富锌底漆在防锈性能、附着力、机械性能、配套性能方面综合特性表现优良。

环氧富锌底漆为双组份涂料，组分一由环氧树脂、锌粉、防锈颜料、助剂、溶剂等组成，组分二为固化剂。

环氧富锌底漆作为钢铁构件的防腐防锈底漆，特别适用于严苛的腐蚀环境或者中长期的防腐需求情况。例如钢结构桥梁防腐、储罐外防腐、集装箱防腐、钢结构防锈、海港设施防腐、厂房建设防腐等。
